DCC

PRODUCT

DCC

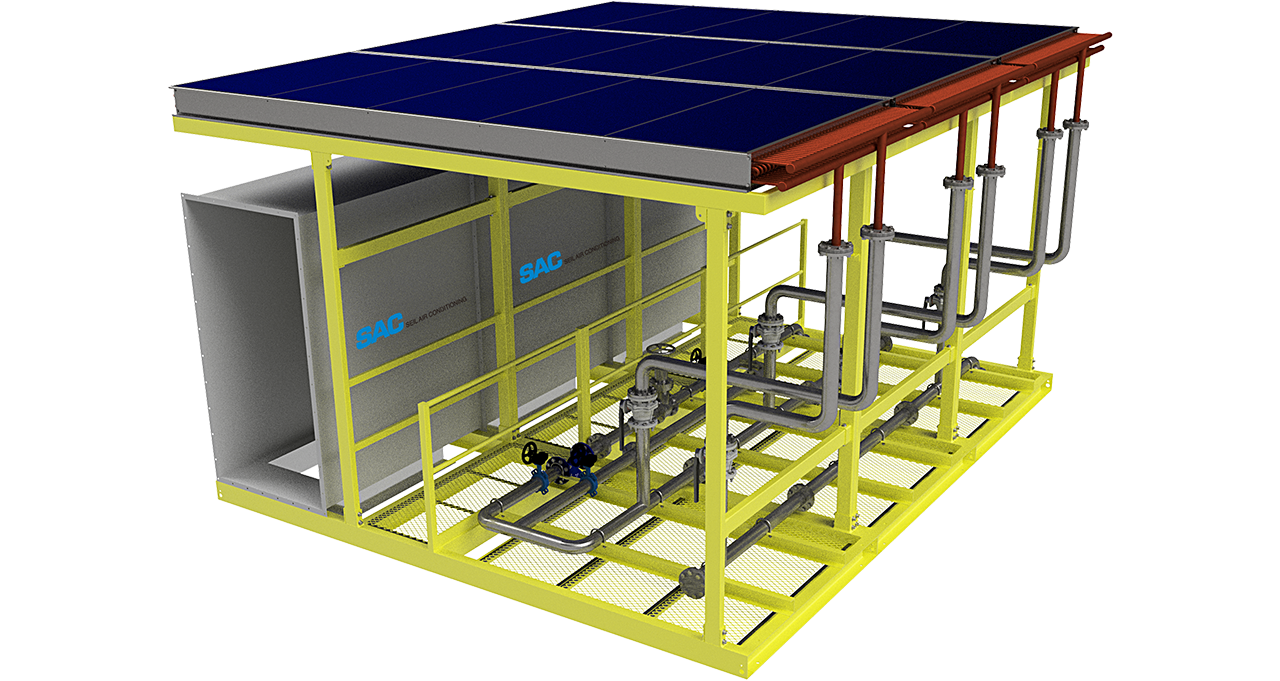

MODULE TYPE DCC

  • DRY COOLING COIL (DCC, 드라이쿨링코일)

    반도체 공장의 FAB 내부에서 요구하는 온·습도 조건은 생산 제품의 정밀도와 비례하여 극히 높은 수준의 정밀제어가 요구된다. FAB에 공급되는 공기는 FAB의 RETURN AIR와 외조기(OUT AIR CONDITIONER. OAC)에서 공급되는 FRESH AIR와 MIXING하여 FAB이 요구하는 실내 온도조건을 지속적으로 공급, 유지해주는 열교환 장치이다.

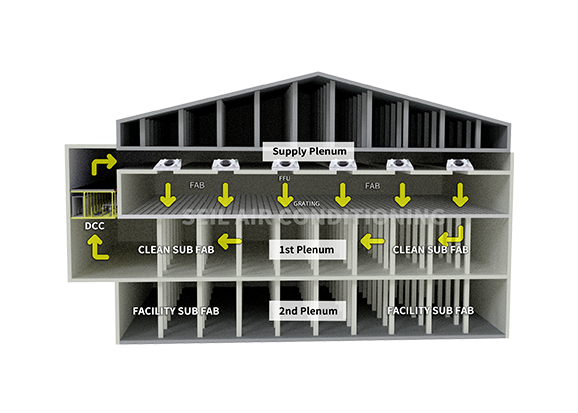

  • DCC AIR FLOW DIAGRAM

특징

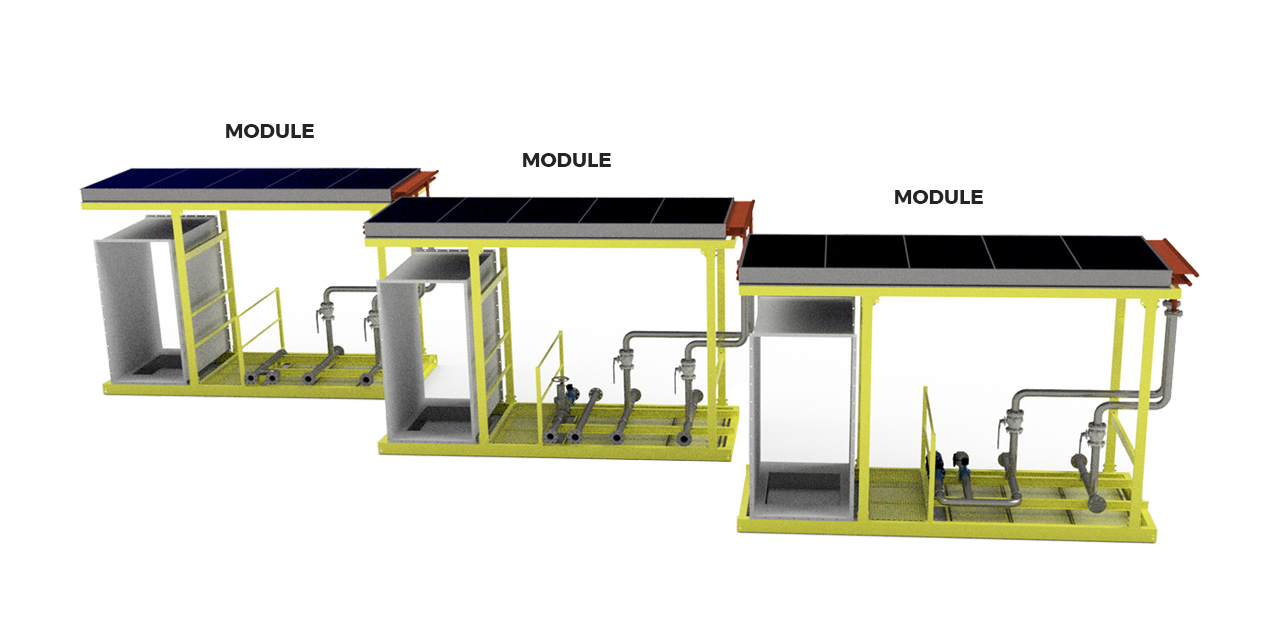

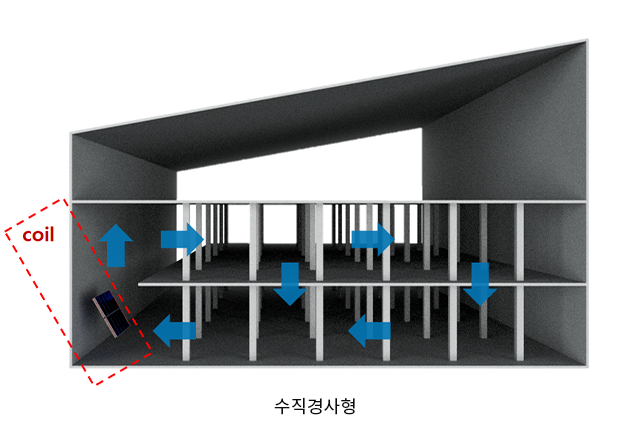

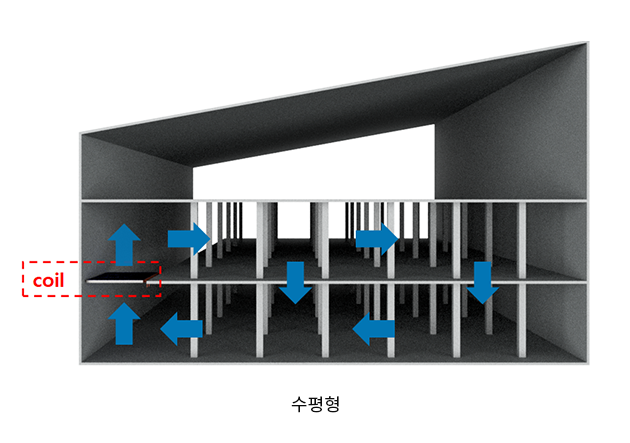

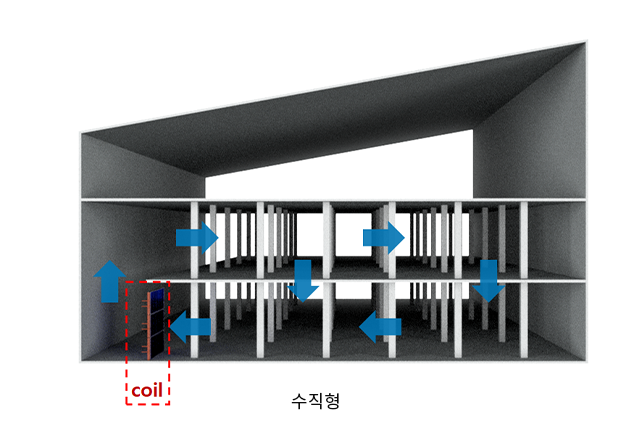

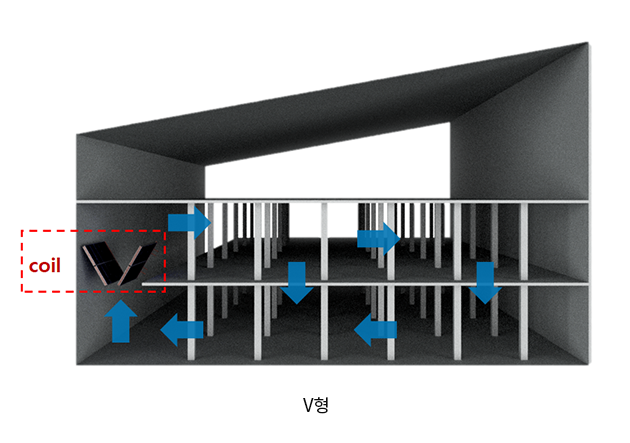

현장 SPEC에 따라 현장맞춤설치형과 FACTORY제작형(MODULE형)으로 구분되며 수평형, 수직형, V형, 경사형, W형 등 다양한 형태로 설계된다.

모듈화 SOLUTION 장점

  • 공사기간 단축
  • 현장안전사고 감소
  • 공사비용절감

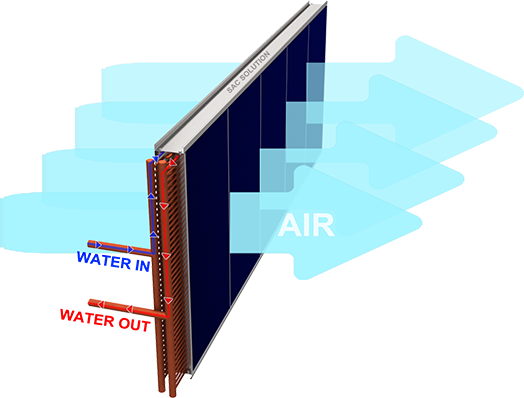

COIL FLUID FLOW TYPE

  • 평행류 – 물, 공기의 입출구 흐름이 같은 방향
    일반적인 코일 형태로 온도 CONTROL용 / DRY COIL용으로 사용

  • 대향류 – 물, 공기의 입출구 흐름이 다른 방향
    일반공기조화기 / DRY COIL용으로 사용

OVAL COIL (Option)

  • 원형 COIL

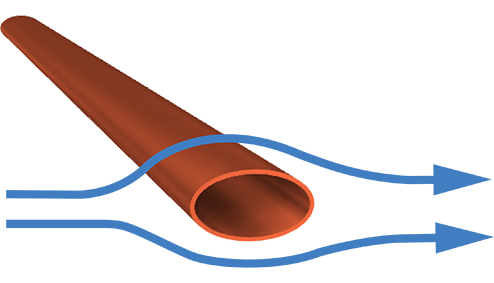

  • 타원형 COIL

관의 형상을 타원형으로 성형하여 공기와의 접촉효율을 극대화시켜 열전달율을 향상.
타원형 관은 원형 관에 비해 공기와의 접촉면적이 넓어 열전달율이 높다.
공기측 정압을 낮추어 FAN 동력비 절감 및 에너지 절약, 높은 열전달율로 COIL의 COMPACT화가 가능.
